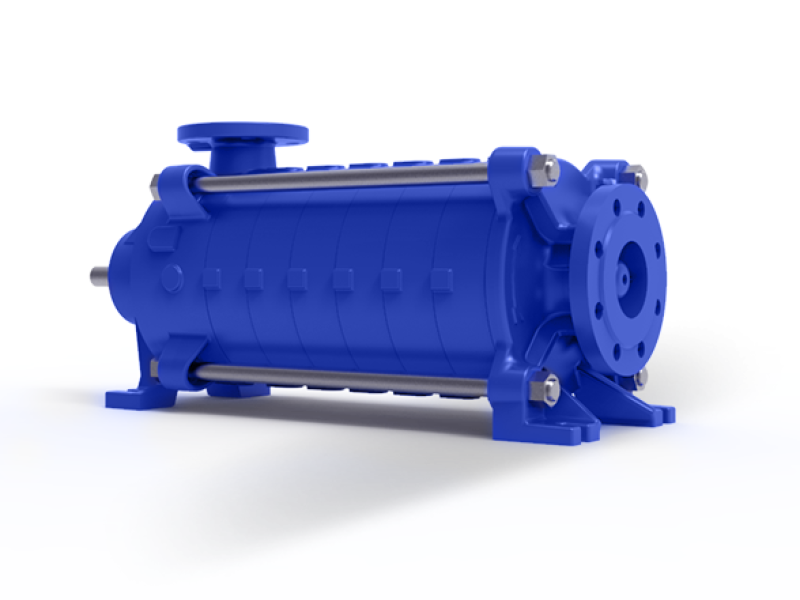

Горизонтальный многоступенчатый насос с осевым всасыванием DYPUMP PND-U 65-02

Модель PND-U 65-02 входит в серию PND-U и представляет собой горизонтальный многоступенчатый центробежный насос с осевым всасыванием для высоконапорных установок. Конкретное исполнение выбирают по рабочей точке и условиям установки, а не только по максимальным параметрам серии.

Основные параметры модели: напорный фланец 65 мм, число ступеней 2 ступени, температура среды от -25 до +140 °C, допустимое давление в корпусе 30 (63) бар. Окончательная комплектация определяется требованиями проекта и свойствами рабочей среды.

Конструкция и рабочие условия

Осевой вход упрощает компоновку всасывающей линии, а последовательные ступени обеспечивают повышение давления. Уплотнение подбирают по температуре и свойствам жидкости. При согласовании исполнения проверяют материалы проточной части, тип уплотнения, двигатель и допустимый режим работы.

Модель используют в системах водоснабжения, повышения давления, котельных и технологических линиях. По характеристикам модели допустимая среда: Чистые или слегка загрязненные жидкости с низкой вязкостью без твердых и волокнистых включений. Рабочая точка должна находиться в допустимой области гидравлической характеристики с необходимым запасом по кавитации.

Данные для подбора и заказа

При подборе учитывают фактические подачу и напор, DN, количество ступеней, давление в корпусе, температуру и условия на всасывании. Для модели PND-U 65-02 дополнительно указывают свойства жидкости, режим работы, требования к резервированию, материалам, приводу, автоматике и комплекту документации.
