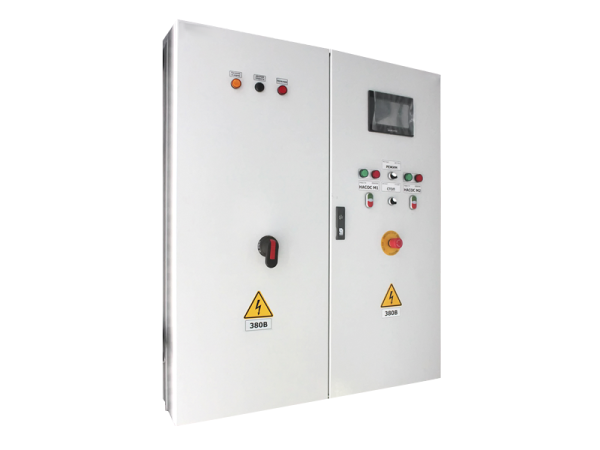

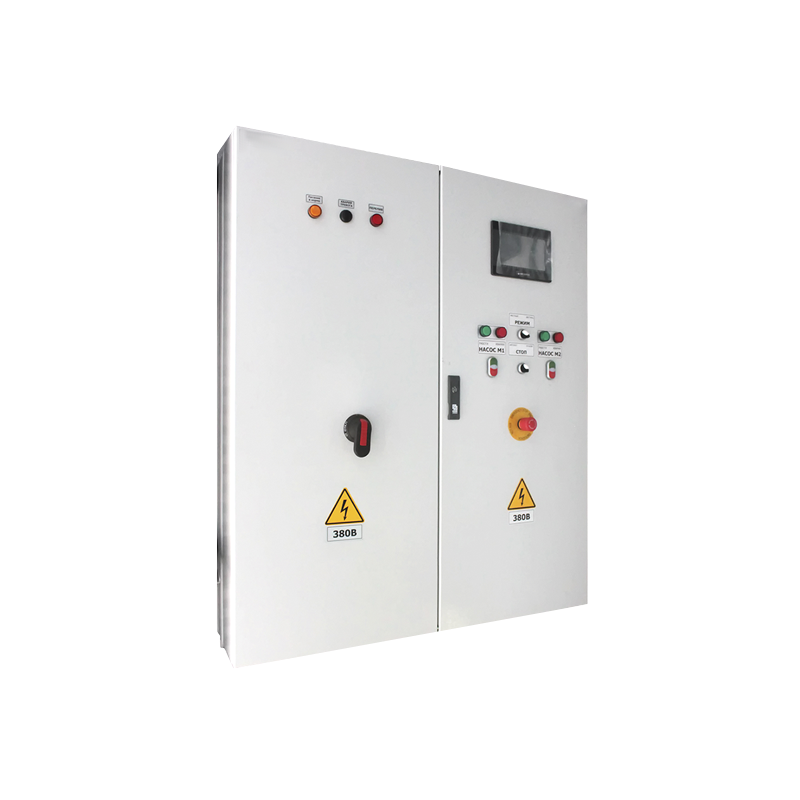

Шкаф управления насосной станцией пожаротушения

Шкаф управления насосной станцией пожаротушения предназначен для автоматизации насосной станции и защиты электродвигателей. Исполнение разрабатывается под алгоритм конкретного объекта, количество агрегатов и требования к резервированию.

Основные параметры проекта: число насосов 3 шт (более по запросу), суммарная мощность насосов 600 кВт, напряжение питания 380 В, 660 В, 6 кВ, 10 кВ, способ пуска прямой, «звезда-треугольник» или устройство плавного пуска, исполнение внутреннее, уличное. Состав силовой и управляющей части уточняется по схемам питания, перечню сигналов и требованиям к диспетчеризации.

Функции управления и защиты

Состав шкафа определяется количеством насосов, мощностью приводов, напряжением питания и выбранным способом пуска. Возможны прямой пуск, схема «звезда-треугольник», устройство плавного пуска и частотное регулирование. В проекте предусматривают защиту двигателей, контроль аварийных состояний, ручной и автоматический режимы, а также логику включения рабочих и резервных агрегатов.

Оборудование обеспечивает местное и автоматическое управление, обработку дискретных и аналоговых сигналов, чередование агрегатов и работу резервного насоса. Набор функций зависит от назначения станции, состава датчиков и требований к интеграции с внешней системой управления.

Данные для разработки шкафа

Для разработки шкафа требуются электрическая схема объекта, количество рабочих и резервных насосов, параметры двигателей, алгоритм работы, состав датчиков, способ диспетчеризации и условия установки. Для позиции Шкаф управления насосной станцией пожаротушения дополнительно согласуют климатическое исполнение, степень защиты оболочки, кабельные вводы, резерв по мощности и комплект эксплуатационной документации.
